Naissance d'un Crystal

Message  discus58 le Ven 11 Déc - 17:11

Voilà un planeur qui me tient à coeur depuis longtemps mais devant le manque d'information aux niveau du plan de ce dernier, j'avais laissé ce projet en attente.
aujourd'hui il voit le jour.
tout d'abord apres avoir réccupéré des cotes selon plusieurs sources(merci Christian), et à l'aide du logiciel monocok, j'ai defini une echelle qui me convenait (deux metre d'envergure), et je me suis lancé dans la conception du plan du fuselage.
si les qualités de vol sont comme je l'espere excellentes, il verra le jour en quatre ou cinq metres d'envergures...je n'en suis pas encore là, mais je vais dejà sortir les plans ce sera dejà ça de fait!!!
et voilà quelques photos qui illustrent mon travail



certains couples sont en balsa d'autres en depron ces derniers ne resteront pas deans le fuselage une fois fini.



debut du fuselage une bonne partie de patience car à la queue il faut etre tres soigneux...



ça avance!!!



flan droit fini et legerement poncé et le gauche entrain de secher ouf le plus dur est fait!!!!



les couples en depron ont disparu laissant pas mal de place pour l'equipement radio.

discus58

Messages : 1538
Date d'inscription : 08/04/2009
Age : 45
Localisation : saint pierre le moutier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  ChristianR le Ven 11 Déc - 20:09

Depuis le temps que tu m'en parlais du Crystal, c'est parti , et bien parti bounce
Il vole dans trois semaines environ Rolling Eyes
Bonne continuation (gardes bien les plans) scratch
avatar
ChristianR
Admin

Messages : 2839
Date d'inscription : 26/12/2008
Localisation : Yzeure

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  cglm03 le Dim 13 Déc - 22:12

Bon courage pour la suite.
C'est le Cristal planeur moderne de 15 m comme celui de Michel Clavier ?
Belle performance de construire un fuselage de planeur comme celui ci en structure Very Happy


Christian
avatar
cglm03

Messages : 1847
Date d'inscription : 12/02/2009
Age : 54
Localisation : Vaux

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  discus58 le Mer 16 Déc - 16:23

merci pour vos encouragements et la suite est en cours malheureusement des ptits soucis avec internet m'empechent de mettre de nouvelles photos.

discus58

Messages : 1538
Date d'inscription : 08/04/2009
Age : 45
Localisation : saint pierre le moutier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  discus58 le Ven 8 Jan - 19:34

ça avance tranquillement




discus58

Messages : 1538
Date d'inscription : 08/04/2009
Age : 45
Localisation : saint pierre le moutier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  ChristianR le Ven 8 Jan - 21:07

Ca avance tranquillement Very Happy
Il est sympa ton voisin scratch affraid
avatar
ChristianR
Admin

Messages : 2839
Date d'inscription : 26/12/2008
Localisation : Yzeure

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  discus58 le Sam 9 Jan - 12:29

sais pas le connais meme pas!!!!!

discus58

Messages : 1538
Date d'inscription : 08/04/2009
Age : 45
Localisation : saint pierre le moutier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  discus58 le Sam 16 Jan - 20:32

QUELQUES PHOTOS DE L'AVANCEMENT DES TRAVAUX!!!
installation des karmans et vous noterez que la derive tient avec des epingles (car pas encore collée) Christian étant trop impatient et ne voulant pas le faire coucher à minuit, ai été obligé d'épingler le tout pour les photos à sa demande!!!!
qu'est ce qu'on irait pas faire pour faire plaisir.... lol!





maintenant vais pouvoir aller coller ma derive!!!

discus58

Messages : 1538
Date d'inscription : 08/04/2009
Age : 45
Localisation : saint pierre le moutier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  ChristianR le Sam 16 Jan - 22:09

Ca prend forme,avec une dérive (qui doit être collée maintenant ) et des karmans en place Very Happy ,mais ,sont-ils positionnés à la bonne incidence? Question

Allez ,maintenant Sleep Sleep Sleep lol!
avatar
ChristianR
Admin

Messages : 2839
Date d'inscription : 26/12/2008
Localisation : Yzeure

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  discus58 le Sam 16 Jan - 22:12

2 degrés ça va aller chef???

discus58

Messages : 1538
Date d'inscription : 08/04/2009
Age : 45
Localisation : saint pierre le moutier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  ChristianR le Sam 16 Jan - 22:25

Normalement oui,tu verras en vol l'allure qu'il aura,tu pourras toujours rectifier un peu avec le stab
avatar
ChristianR
Admin

Messages : 2839
Date d'inscription : 26/12/2008
Localisation : Yzeure

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  discus58 le Mer 10 Fév - 14:23

Les noyaux d'ailes sont enfin découpés...
c'est tant mieux car je f'rais pas ça tous les jours!!!





le profil est tres fin notamment au saumon!! va pas etre évident de caser des servos là dedans... Evil or Very Mad


discus58

Messages : 1538
Date d'inscription : 08/04/2009
Age : 45
Localisation : saint pierre le moutier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  discus58 le Ven 12 Fév - 15:23

apres assemblage des trois tronçons d'ailes, coffrage de l'extrados seulement, car je voudrais avoir un peu de rigidité pour pouvoir caler mon diedre, et prevoir l'emplacement de la clé plus facilement, ainsi que le passage de la rallonge pour le servo d'aileron.



je pense qu'il y aura assez de poids???

comme il me restait de la resine, j'en ai profité pour maroufler le fuselage apres rectification de certains endroits au moyen de pate à bois...pas genial mais je n'avais que ça....



plus qu'à attendre que ça seche Sleep Sleep

discus58

Messages : 1538
Date d'inscription : 08/04/2009
Age : 45
Localisation : saint pierre le moutier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  FARMAN le Ven 12 Fév - 15:36

Pour la découpe : CNC fil chaud !!!!!

Vivement le printemps que l'on mette tou ça en l'air

Jean-Luc
avatar
FARMAN

Messages : 173
Date d'inscription : 11/01/2009
Localisation : NEUVY

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  ChristianR le Ven 12 Fév - 16:53

A mon avis ,il n'y a pas assez de poids sur l'emplanture,j'ai peur que le coffrage ne soit pas suffisament plaqué sur le noyau Shocked
avatar
ChristianR
Admin

Messages : 2839
Date d'inscription : 26/12/2008
Localisation : Yzeure

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  discus58 le Ven 12 Fév - 19:13

j'ai remédié le probleme avec des parpaings!!!
pense que ça devrait faire l'affaire!!!

discus58

Messages : 1538
Date d'inscription : 08/04/2009
Age : 45
Localisation : saint pierre le moutier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  ChristianR le Jeu 18 Fév - 12:38

Au fait ,tu as un beau métier ,verrier ,et en plus tu travailles le cristal Embarassed Embarassed,mais attention c'est fragile comme matière
avatar
ChristianR
Admin

Messages : 2839
Date d'inscription : 26/12/2008
Localisation : Yzeure

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  discus58 le Jeu 18 Fév - 12:47

OUI mais je suis doux comme un agneau...enfin c'est ce que dit Marie!!!

discus58

Messages : 1538
Date d'inscription : 08/04/2009
Age : 45
Localisation : saint pierre le moutier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  ChristianR le Jeu 18 Fév - 13:43

discus58 a écrit:OUI mais je suis doux comme un agneau...enfin c'est ce que dit Marie!!!

N'entrons pas dans les détails ,de peur de polluer le post scratch
avatar
ChristianR
Admin

Messages : 2839
Date d'inscription : 26/12/2008
Localisation : Yzeure

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  paparazzi le Jeu 18 Fév - 13:50

Shocked totalement HS...
une chanson de notre Johnny... oh Marie si tu savais...
Embarassed Question
avatar
paparazzi

Messages : 1102
Date d'inscription : 22/12/2008
Age : 68

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  discus58 le Jeu 18 Fév - 13:57

je repondais seulement à ton post, étant donné que depuis que tu es en retraite tu n'avances plus,
que tu ne mets plus de photos et que tu ne trouves rien de mieux à faire que des blagues!!!!
ah c'est vrai tu attends ta commande!!!
pourtant pour etre allé rescemment chez toi, il me semble qu'il y a des planeurs commencés il y a dejà....quelques années, qui ne demandent qu'à etre treminés!!!
bon je sors sinon tu vas etre vexé!!!!!

discus58

Messages : 1538
Date d'inscription : 08/04/2009
Age : 45
Localisation : saint pierre le moutier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  discus58 le Dim 21 Fév - 18:52

les ailes sont coffrées, les clefs d'ailes en place et le faux bord d'attaque aussi.
seul bémol, ai oublié de faire le passage des fils des servos mais ça va se faire tout de meme, meme coffré!!!


discus58

Messages : 1538
Date d'inscription : 08/04/2009
Age : 45
Localisation : saint pierre le moutier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  ChristianR le Dim 21 Fév - 22:21

discus58 a écrit: ai oublié de faire le passage des fils des servos mais ça va se faire tout de meme, meme coffré!!!


Ah ,c'est malin affraid
avatar
ChristianR
Admin

Messages : 2839
Date d'inscription : 26/12/2008
Localisation : Yzeure

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  discus58 le Mar 23 Fév - 11:45

première mise en place pour le collage de la clé d'aile dans le fuselage.
ça commence a donner une idée de ce que va être ce planeur.


discus58

Messages : 1538
Date d'inscription : 08/04/2009
Age : 45
Localisation : saint pierre le moutier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Naissance d'un Crystal

Message  discus58 le Lun 16 Juil - 20:34

ai repris un vieux chantier
le fuselage a été recouvert de deux couches de fibres 50g puis ponçage mastic reponçage....

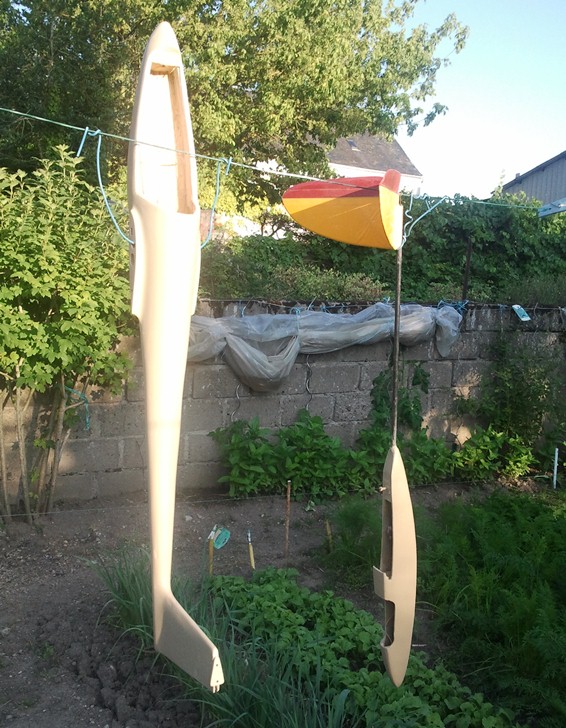

pour finir avec de l'apres et au fil comme le linge!


au passage l'evo 60 a été reparé et s'est vu reconvrir avec de la fibre aussi 50g et de l'enduit nitro

discus58

Messages : 1538
Date d'inscription : 08/04/2009
Age : 45
Localisation : saint pierre le moutier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
