Aile volante Cicogna motorisée

Message  cglm03 le Jeu 5 Jan - 15:19

Salut à tous,
Pour cette année 2012 voici mon nouveau projet,une aile volante motorisée en électrique la Cicogna
J'avais envie depuis longtemps d'avoir un modèle rétro pour pouvoir voler au terrain sans être obligé d'attendre un hypothétique remorqueur .

Pour en savoir un peu plus sur l'historique allez faire un tour sur le site de Claude et Jean-Marie
http://www.j2mcl-planeurs.net/dbj2mcl/planeurs-machines/planeur-fiche_0int.php?code=1518

Je suis parti d'un petit plan encarté d'une revue (merci Harold) que j'ai commencé à retracer avec l'aide de Vincent en DAO Very Happy

L'envergure est de 4m soit au 1/3.5 comme le Fafnir Very Happy
La corde de l'aile est de 0.40 m surface à l'air 1.68 m2
Poids estimé entre 8 et 10 kg soit une charge à l'air entre 47g et 60g/dcm2 Very Happy






Le profil est un épler 186 que j'ai légèrement épaissi à l'aide de tracfoild corde d'aile 40 cm il évolu vers un Naca 009 au saumon.
J'avais depuis longtemps envie de réaliser des nervures en treillis, j'applique la même méthode que Vincent sur son MG12, baguettes de pin 3x2 et nervures enfilées sur un longeron poutre

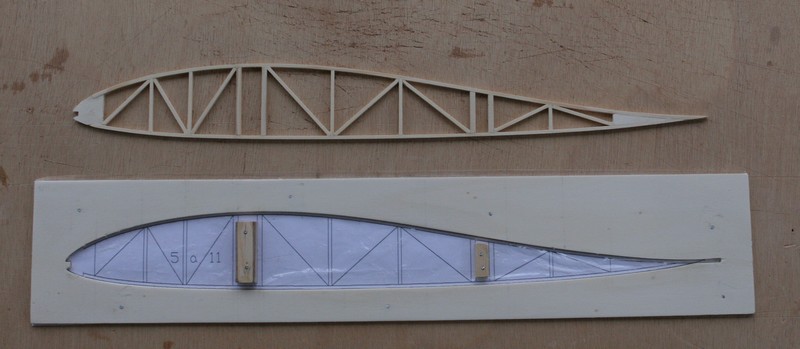

Première nervure sortie du moule, évidement il restera pas moins de 40 goussets par nervure à coller soit 60 pièces pour la réalisation d'une seule nervure multiplié par
J'ai neuf gabarits différents pour la réalisation des nervures.

A bientôt pour les prochaines nervures bounce

Christian
avatar
cglm03

Messages : 1873
Date d'inscription : 12/02/2009
Age : 54
Localisation : Vaux

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  ChristianR le Jeu 5 Jan - 15:43

Ca y est ,c'est parti mon kiki bounce bounce lol! Bave Bave Bave Bave Bave Bave Bave
Bien belle cette nervure ,bon courage pour les autres Very Happy
avatar
ChristianR
Admin

Messages : 2881
Date d'inscription : 26/12/2008
Localisation : Yzeure

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  pierre lajoie le Jeu 5 Jan - 15:55

Pouah pffff en électrique Evil or Very Mad
l'électrique est à la motorisation ce que l'EPP et au balsa
avatar
pierre lajoie

Messages : 513
Date d'inscription : 15/04/2011
Age : 34
Localisation : oise

Voir le profil de l'utilisateur http://www.germanlook.org/vos-projets-germanlook-f25/white-lady-

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  cglm03 le Jeu 5 Jan - 18:08

pierre lajoie a écrit:Pouah pffff en électrique Evil or Very Mad
l'électrique est à la motorisation ce que l'EPP et au balsa

Effectivement j'aurai préféré faire la Storch IV en planeur que la version motorisé mais bon Embarassed
La solution du 4 temps vu le peu de palce pour qu'il reste discret n'était pas envisageable non plus,mais c'est sur que si j'avais fait un avion cela aurait été avec un 4 temps.

Christian
avatar
cglm03

Messages : 1873
Date d'inscription : 12/02/2009
Age : 54
Localisation : Vaux

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  BENOIT ALBINET le Jeu 5 Jan - 18:22

Salut Christian, ha voila encore de la belle structure, j'adore les nervures comme ça.
A mon tour:

Bave Bave Bave
I________I

Pour pas salir, j'ai mis un bac en dessous Laughing .
J'ai compris, je sort, c'est pas rigolo. Arrow

Tiens, il me vient une idée (c'est pas souvent, il faut en profiter):
Pour découper tes goussets, as tu essayé avec un petit emporte-pièces dans du ctp de 4/10 ou 6/10. Cela fonctionne peut être, avec l'avantage d'être rapide?
avatar
BENOIT ALBINET

Messages : 239
Date d'inscription : 27/06/2009
Age : 46

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  BENOIT ALBINET le Jeu 5 Jan - 18:29

A propos de ma remarque vraiment lourde au sujet du bac en dessous des 3 smiley "bave", cela me fait penser à une blague:

Mr et Mme "sur les sièges pour pas salir" viennent d'avoir un fils. Savez vous comment ils l'appellent?

Vous ne savez pas, c'est facile pourtant
Allez je vous donne la réponse: AMADEUS. lol!

Cette fois je sors, c'est sur.

A+
avatar
BENOIT ALBINET

Messages : 239
Date d'inscription : 27/06/2009
Age : 46

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  cglm03 le Jeu 5 Jan - 20:09

BENOIT ALBINET a écrit:
Tiens, il me vient une idée (c'est pas souvent, il faut en profiter):
Pour découper tes goussets, as tu essayé avec un petit emporte-pièces dans du ctp de 4/10 ou 6/10. Cela fonctionne peut être, avec l'avantage d'être rapide?

Non mais j'avais pensé essayer,les goussets seront en demie lune comme c'était souvent le cas je trouve que c'est plus joli aussi Very Happy
J'en ai environ 1600 à faire,mais je vais peut être faire tourner la CNC Embarassed


Je dois recevoir du ctp 4/10 dés que je l'ai je fast un essai à l'emporte pièce,j'avais pensé à affûter un tube laiton de 12 de diamètre Very Happy

Christian
avatar
cglm03

Messages : 1873
Date d'inscription : 12/02/2009
Age : 54
Localisation : Vaux

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  paparazzi le Jeu 5 Jan - 21:03

Very Happy ça y est c'est parti ! cheers
déjà une approche sympa, la suite sera de même, je pense... Rolling Eyes
dans le style de Benoit, qui est pardonné, les nervures en treillis, je croyais que c'était militaire... Embarassed Suspect

avatar
paparazzi

Messages : 1114
Date d'inscription : 22/12/2008
Age : 68

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  ChristianR le Jeu 5 Jan - 21:11

Il parait que la deuxième nervure est faite Bave Bave Bave Bave bounce
avatar
ChristianR
Admin

Messages : 2881
Date d'inscription : 26/12/2008
Localisation : Yzeure

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  cglm03 le Jeu 5 Jan - 22:14

Même une troisième sortie du moule demain matin avant d'aller au boulot Very Happy
Cela prend environ 40 mn pour faire une nervure,il faudra au moins en rajouter 20 pour poser les goussets

Christian
avatar
cglm03

Messages : 1873
Date d'inscription : 12/02/2009
Age : 54
Localisation : Vaux

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  pierre lajoie le Ven 6 Jan - 10:21

Je plaisantais christian au sujet de l'électrique.
Superbe travail en tout cas
avatar
pierre lajoie

Messages : 513
Date d'inscription : 15/04/2011
Age : 34
Localisation : oise

Voir le profil de l'utilisateur http://www.germanlook.org/vos-projets-germanlook-f25/white-lady-

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  discus58 le Ven 6 Jan - 12:00

elle a une ressemblance avec celle de Christian R!!!
en esperant qu'elle te donne moi de souci au niveau du pilotage !!!
peut etre obtention du point de centrage à comparer avec la tienne Christian?

discus58

Messages : 1574
Date d'inscription : 08/04/2009
Age : 45
Localisation : saint pierre le moutier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  cglm03 le Ven 6 Jan - 12:58

En fait c'est une copie Italienne de la Storch V Allemande.

Storch en Allemand veut dire cicogne d'où le nom cicogna en Italien

Il y'a seulement quelques différence au niveau des dérives et du fusalage

Pour le centrage ce sera comme le plan sans un premier temps ,mais je vérifierai quand même avant de faire le premier vol.
On en a déjà discuté avec Christian son centrage n'est pas bon ,j'ai vu celle d'un copain fait avec le même plan que celui de Christian très bien volé

Christian
avatar
cglm03

Messages : 1873
Date d'inscription : 12/02/2009
Age : 54
Localisation : Vaux

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  Invité le Ven 6 Jan - 14:49

dis Christian, c'est vrai que tu as acheté une centaine de baguettes 3x2 pour la réalisation de cette aile !!!
il est fou ... encore une belle réalisation que tu prépares la !!

Invité
Invité


Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  discus58 le Ven 6 Jan - 16:24

cglm03 a écrit:

Pour le centrage ce sera comme le plan sans un premier temps ,mais je vérifierai quand même avant de faire le premier vol.
On en a déjà discuté avec Christian son centrage n'est pas bon ,j'ai vu celle d'un copain fait avec le même plan que celui de Christian très bien volé

Christian
oui ai eu Christian au tel et ai comparé avec ton point de centrage il serait presque 6 cm trop en avant c'est plus qu'enorme!!!

discus58

Messages : 1574
Date d'inscription : 08/04/2009
Age : 45
Localisation : saint pierre le moutier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  cglm03 le Ven 6 Jan - 19:15

julien M a écrit:dis Christian, c'est vrai que tu as acheté une centaine de baguettes 3x2 pour la réalisation de cette aile !!!
il est fou ... encore une belle réalisation que tu prépares la !!

Salut Julien bienvenu sur le forum t'es tu présenté ?
Et oui 120 une seule nervure est constitué de 60 pièce soit 2400 petits bouts de bois à colle bounce

Christian
avatar
cglm03

Messages : 1873
Date d'inscription : 12/02/2009
Age : 54
Localisation : Vaux

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  Invité le Ven 6 Jan - 19:18

oui oui !! présenté dans la section approprié ...
2400 bouts à coller ... je deviendrai fou affraid
et je choisirai le coté obscur ... fraisage CN mais ce n'est pas très "retro" Suspect

Invité
Invité


Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  cglm03 le Jeu 12 Jan - 16:25

Salut à tous,

Un peu de nouveauté ,cela n'avance pas très vite ,mais bon on n'est pas pressé quand on se lance dans ce genre de projet Very Happy


Je suis entrain de poser les goussets sur mes nervures il y 'en a 40 par nervures soit 61 pièce par nervures Very Happy


Poids d'une nervures avec ses goussets 7 g cela fera environ 250 g de nervures pour les deux ailes .



Cela va quand même assez vite je fais une nervure le soir en rentrant du boulot + un autre avant de me coucher,pour les retraités il serait possible d'en faire 4 par jours tranquillement lol!

Christian



avatar
cglm03

Messages : 1873
Date d'inscription : 12/02/2009
Age : 54
Localisation : Vaux

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  ChristianR le Jeu 12 Jan - 17:16

cglm03 a écrit:Salut à tous,

pour les retraités il serait possible d'en faire 4 par jours tranquillement lol!

Christian

Il te reste plus qu'à embaucher un retraité lol!
Ca avance tranquillement bounce
Les goussets , ils ne sentent pas trop fort ? Laughing
avatar
ChristianR
Admin

Messages : 2881
Date d'inscription : 26/12/2008
Localisation : Yzeure

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  paparazzi le Jeu 12 Jan - 18:32

Very Happy joli travail de patience, mon grand... pour l'odeur, je pense que Christian fait allusion à la boite de camembert... Embarassed
bon courage, et tu pourras toujours te gousset... pardon gausser de faire comme pour les grands. Wink
avatar
paparazzi

Messages : 1114
Date d'inscription : 22/12/2008
Age : 68

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  Invité le Jeu 12 Jan - 22:22

et les goussets sont découpés à la main ???
il faut une équipe de retraité chinoise ... pour avancer le boulot !! lol!

Invité
Invité


Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  Invité le Jeu 12 Jan - 22:22

julien M a écrit:et les goussets sont découpés à la main ???
il faut une équipe de retraités chinoise ... pour avancer le boulot !! lol!

Invité
Invité


Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  paparazzi le Ven 13 Jan - 9:49

julien M a écrit:et les goussets sont découpés à la main ???

il faut pas le dire, mais une CNC facilite le travail... Rolling Eyes Wink
il a avoué sur un autre forum... et sans torture ! Wink
avatar
paparazzi

Messages : 1114
Date d'inscription : 22/12/2008
Age : 68

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  Invité le Ven 3 Fév - 15:08

alors alors Christian !!
ça avance ???

Invité
Invité


Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  cglm03 le Mar 28 Fév - 17:36

Voici des nouvelles Julien,
Les longerons sont terminés Very Happy




Les longerons sont en baguette de pins du commerce 8x8 avec des âmes en ctp 12/10 j'avais ça sous la main,évidemment c'est surdimensionné du 6x6 avec du cpt 6/10 aurait été suffisant,et beaucoup moins lourd Embarassed
Le longeron pèse 240 g pour 2 mètres de long,sur cette aile je ne suis pas à 1 kg près vu la surface à l'air cela ne changera pas grand chose Very Happy




Voici les nervures qui vont recevoir le clef d'aile,avec leurs renfort en Very Happy
ctp aviation 30/10


Voici les nervures à partir de l'aileron ,il manque les baguettes pour le passage du longeron,comme j'ai 3 ° de vrillage,je ne pouvais pas bien faire autrement,je n'ai pas pensé de le faire quand j'ai dessiné les nervures en DAO Embarassed



voici le kit de 40 nervures environ 2400 pièces une nervures se compose de 62 pièces à coller,mais n'ayez pas peur cela se fait très bien,compter environ 1 heures pour une nervure complète Very Happy

Christian





avatar
cglm03

Messages : 1873
Date d'inscription : 12/02/2009
Age : 54
Localisation : Vaux

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Aile volante Cicogna motorisée

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
